二进制小数

考虑十进制下的小数表示： $[d_m d_{m−1}…d_1 d_0\cdot d_{−1} d_{−2}…d_{−n}]$ ，其中每个十进制数 $d_i$ 取值范围是 $0~9$ 。这个表达式所描述的数值 $d$ 的定义为： $d= \Sigma^m_{i = -n}10^i\times d_i$ 。数字权的定义与小数点相关，在小数点的左侧，数字的权值是10的正幂，得到整数值。而小数点的右侧数字权值是10的负幂，得到小数值。如 $12.34_{10}$ 表示数字 $1 × 10^1 + 2 × 10^0 + 3 × 10^{−1} + 4 × 10^{−2} = 12\frac{34}{100}$ 。
类似地，考虑一个形如 $[b_m b_{m−1}…b_1 b_0\cdot b_{−1} b_{−2}…b_{−n}]$ 的表达式，其中的每个二进制数字 $b_i$ 的取值范围是 $0$ 和 $1$ ，这种表示方法表示的数定义为： $b=\Sigma_{i=−n}^m 2^i × b_i$ 。同样的，小数点的左侧数字权值为 $2$ 的正幂，右侧数字权值为 $2$ 的负幂。如 $101.11_2$ 表示数字 $1 × 2^2 + 0 × 2^1 + 1 × 2^0 + 1 × 2^{−1} + 1 × 2^{−2} = 5\frac{3}{4}$ 。这种表示法称为浮点数的定点表示法。
如果仅考虑有限长度的编码，那么上述十进制小数无法准确表示如 $1/3,5/7$ 这样的数。类似地，小数的二进制表示法也智能表示具有 $x×2^y$ 形式的数，其他的值只能近似表示。

IEEE浮点表示

定点表示法无法有效表示非常大的数字。例如表达式 $5×2^100$ 是用 $101$ 后面跟随 $100$ 个零的位模式来表示。
IEEE浮点标准用 $V=(−1)^s×M×2^E$ 的形式来表示一个数：

符号(sign)s决定这个数是正数 $(s=0)$ 还是负数 $(s=1)$ ，数值为 $0$ 时符号位的解释作为特殊情况处理
尾数(significand)M是一个二进制小数，它的范围是 $1\thicksim 2−ϵ$ ，或是 $01\thicksim ϵ$
阶码(exponent)E的作用是对浮点数加权，这个权重是 $2$ 的 $E$ (可能是负数)次幂
将浮点数的位表示划分为三个字段，分别对这些值进行编码：
一个单独的符号位 s 直接编码符号 s
k位的阶码字段 $exp=e_{k−1}…e_1 e_0$ 编码阶码 E
n位小数字段 $frac=f_{n−1}…f_1 f_0$ 编码尾数 M，该字段的解释依赖于阶码字段的值是否为0

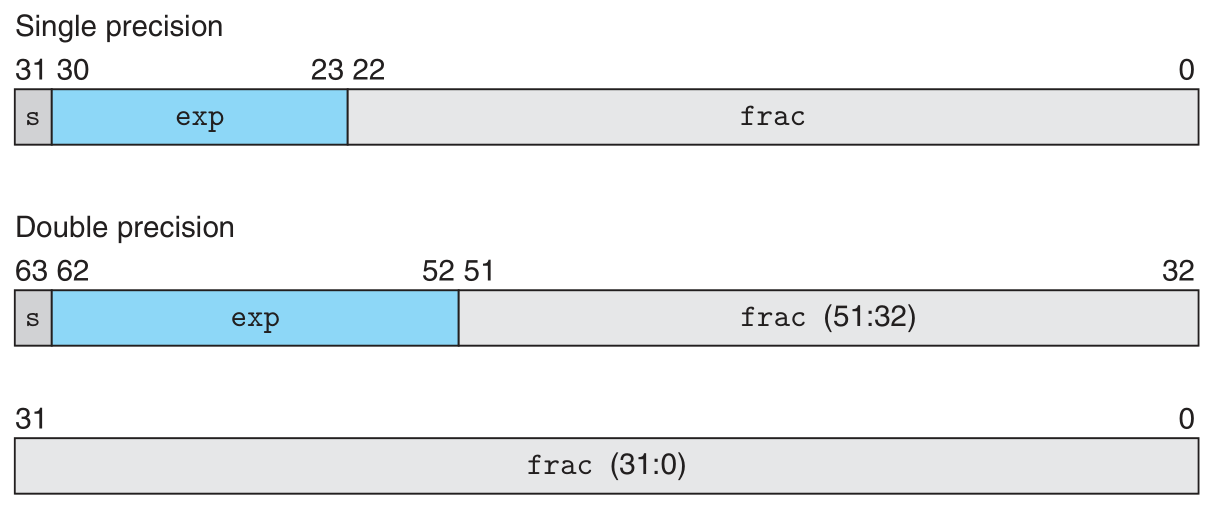

下图所示是这三个字段在字中的两种最常见格式，对于单精度浮点数，s，exp 和 frac字段分别为 1，8，23 位；对于双精度浮点数，s，exp 和 frac 字段分别为 1，11，52 位。

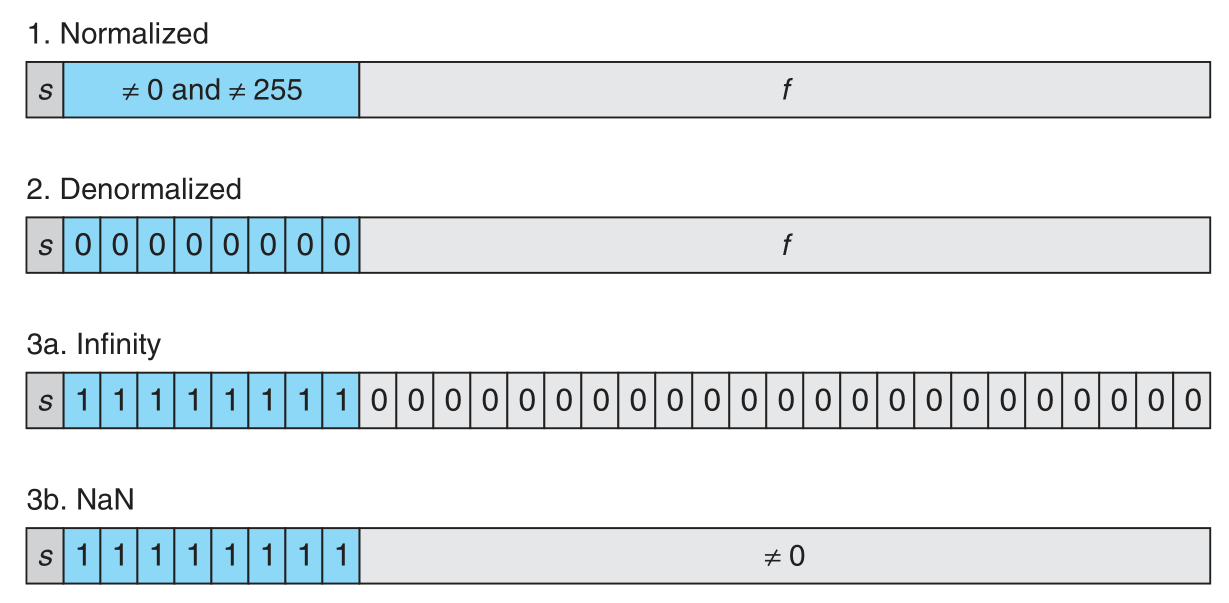

对于一个给定的浮点数位表示，对其的解释根据阶码字段的值可以分成三种情况(最后一种情况有两个变种)：

情况1：规格化的值
这是最普遍的情况。当 exp的位模式既不全为零(数值0)，也不全为1 (单精度情况下数值为255，双精度数值为2047)时，属于这种情况。
此时阶码字段被解释为以 偏置(biased) 形式的有符号整数，即： $E = e - Bias$ ，其中 $e$ 是阶码字段编码的无符号数， $Bias$ 是一个等于 $2^{k−1}−1$ (单精度是 $127$ ，双精度是 $1023$ )的偏置值 。此时产生的指数范围，对于单精度是 $−126\thicksim +127$ ，对于双精度是 $−1022\thicksim +1023$ 。
小数字段 $frac$ 被解释为小数值 $f$ ，其中 $0≤f<1$ ，其二进制表示为：$ 0.f_{n−1}…f_1 f_0$ ，即所有位的权都是2的负幂。尾数 $M$ 定义为 $M=1+f$ 。这种方式叫做隐含的以1开头的(implied leading 1)表示，可以将位数的位表示看作 $1.f_{n−1}…f_1 f_0$ 。由于总是可以通过调整阶码 $E$ ，使得尾数 $M$ 保持在范围 $1≤M<2$ 中，那么这种方法可以无代价的获得一个额外的精度位。
情况2：非规格化的值
当阶码域为全0时，所表示的数是非规格化的值。此时阶码值是 $E = 1-Bias$ ，尾数的值是 $M = f$ ，不包含隐含开头的 $1$ $1$
非规格化的表示有两个用途：
1. 它提供了一种表示 $0$ 的方法，在规格化的情况下， $M$ 总是大于等于 $1$ 的，因此无法表示 $0$ 。实际上， $+0.0$ 的位模式为全 $0$ ，符号位，阶码和小数域全为 $0$ ；而当符号位为 $1$ ，阶码和小数域为 $0$ 时，该值被解释为 $-0.0$
2. 非规格化数的第二个功能是表示非常接近 $0.0$ 的数。它提供了一种称为逐渐下溢(gradual underflow)的特性，让数值的分布均匀地接近 $0.0$

Note: 使阶码值为1-Bias而不是简单的-Bias是因为这样可以补偿尾数值由M=f+1变为M=f后造成的数值突变，使数值从非规格数到规格数能够更加平滑的变化

情况3：特殊值
最后一类数值是当阶码全为1时出现的。
当小数域全为 $0$ 时，得到的值表示无穷，当 $s=0$ 时表示正无穷，或者当 $s=1$ 时是负无穷。当把两个非常大的数相乘，或者除以 $0$ 时，无穷能够表示溢出的结果。
当小数域非0时，结果被称为"NaN"，即"不是一个数"。如 $\sqrt{-1}$ 或 $]\infin−\infin$ 的结果是NaN。

Note: 假如将从0到最大值排列的一组无符号数的位模式按照相同字长的浮点数解释，则浮点数结果也是递增的。IEEE格式设计点之一就是为了浮点数能够直接使用整数的排序函数。

对于有k位阶码和n位小数域的浮点数表示，其具有以下属性：

描述	$exp$	$frac$	值（单精度）	十进制（单精度）	值（双精度）	十进制（双精度）
$0$	$00…00$	$0…00$	$0$	$0.0$	$0$	$0.0$
最小非规格化正数	$00…00$	$0…01$	$2^{−23}×2^{−126}$	$1.4×10^{−45}$	$2^{−52}×2^{−1022}$	$4.9×10^{−324}$
最大非规格化数	$00…00$	$1…11$	$(1−ϵ)×2^{−126}$	$1.2×10^{−38}$	$(1−ϵ)×2^{−1022}$	$2.2×10^{−308}$
最小规格化数	$00…01$	$0…00$	$1×2^{−126}$	$1.2×10^{−38}$	$1×2^{−1022}$	$2.2×10^{−308}$
$1$	$01…11$	$0…00$	$1×2^0$	$1.0$	$1×2^0$	$1.0$
最大规格化数	$11…10$	$1…11$	$(2−ϵ)×2^{127}$	$3.4×10^{38}$	$(2−ϵ)×2^{1023}$	$1.8×10^{308}$

值 $+0.0$ 总有一个全0的表示
最小的正非规格化的值的位表示，是由最低有效位为1而其他所有位为 $0$ 构成的。它具有小数(此时即尾数)值 $M=f=2^{−n}$ 和阶码值 $E=−2^{k−1}+2$ 。因此该表示的数值为 $V=2^{−n−2^{k−1}+2}$
最大的非规格化值的位模式是由全为 $0$ 的阶码字段和全为 $1$ 的小数字段组成的。它具有小数（此时即尾数）值 $M=f=1−2^{−n}$ (写成 $1−ϵ$ )和阶码值 $E=−2^{k−1}+2$ ，因此数值 $V=(1−2^{−n})×2^{−2^{k−1}+2}$
最小的正规格化值位模式的阶码字段最低有效位为 $1$ ，其他位全为 $0$ 。它的尾数值 $M=1$ ，而阶码值 $E=−2^{k−1}+2$ 。因此数值 $V=2^{−2^{k−1}+2}$ 。值得注意的是，这之比最大的非规格化值大一点。
值 $1.0$ 的位表示阶码字段除了最高有效位为 $0$ 之外，所有其他位都为 $1$ 。它的尾数 $M=1$ ，它的阶码值 $E=0$
最大的规格化值的位表示的符号位为 $0$ ，阶码的最低有效位为 $0$ ，其他位均为 $1$ 。它的小数值 $f=1−2^{−n}$ ，尾数值 $M=2−2^{−n}$ (写作 $2−ϵ$ )。阶码值 $E=2^{k−1}−1$ ，得到数值 $V=(2−2^{−n} )×2^{2^{k−1}−1}$

舍入

对于无法准确表示的值，浮点数采用 向偶数舍入(round to even) 的规则来获得一个近似值。
向偶数舍入也称向 最近值舍入(round to nearest) ，它试图找到一个最接近的匹配值。例如，它将 $1.4$ 舍入成 $1$ ，而将 $1.6$ 舍入成 $2$ ，因为它们是最接近的值。对于处于两个可能值正中间的值，向偶数舍入采取的策略是使得结果的最低有效数字是偶数。因此这种方法将 $1.5$ 和 $2.5$ 都舍入成 $2$ 。
浮点数采用这种舍入规则的原因是，对于一组数据而言，如果都采用向上舍入或向下舍入，会不可避免的带来统计偏差，而向偶数舍入可以在大多数情况下避免这种偏差。
对于二进制小数来说，将最低有效位的值 $0$ 视为偶数，值 $1$ 视为奇数。对于处于两种可能值正中间的值来说，舍入后的结果要保证最低有效位为 $0$ 。如 $10.11100_2 (2 \frac{7}{8})$ 被舍入为 $11.00_2 (3)$ ， $10.10100_2 (2 \frac{5}{8})$ 被舍入为 $10.10_2 (2 \frac{1}{2})$ 。

浮点运算

IEEE规定的浮点数运算中，把浮点数 $x$ 和 $y$ 看作是实数，浮点数 $x,y$ 运算的结果实际上是实数 $x,y$ 精确运算后舍入的结果。
考虑到舍入的影响，可以将浮点数加法 $x+^f y$ 定义为 $Round(x+y)$ ，即对实数结果舍入。对于所有的浮点数，该运算是可交换的，即 $x+^f y=y+^f x$ ，另一方面，该运算是不可结合的，即 $x+^f (y+^f z)\neq (x+^f y) +^f z$ 。例如在单精度浮点数中， $(3.14+1e10)−1e10=0.0$ ，这是由于舍入，在 $1e10$ 的大小尺度下， $3.14$ 被舍去了，同时 $3.14+(1e10−1e10)=3.14$
对于乘法浮点数也有类似的属性：浮点数乘法是可交换的，即 $x×^f y=y×^f x$ 。但同时是不可结合的，例如在单精度条件下： $(1e20∗1e20)∗1e−20=+∞$ ，而 $1e20∗(1e20∗1e−20)=1e20$ 。另外，浮点数乘法不具分配性，例如单精度条件下： $1e20∗(1e20−1e20)=0.0$ ，而 $1e20∗1e20−1e20∗1e20=NaN$ 。
浮点数运算还具有如下的性质，对于任意 $a, b ,c\neq NaN$ :
